萬泓環(huán)保-鐵碳微電解填料廠家鐵碳填料廠家、微電解填料生產(chǎn)廠家

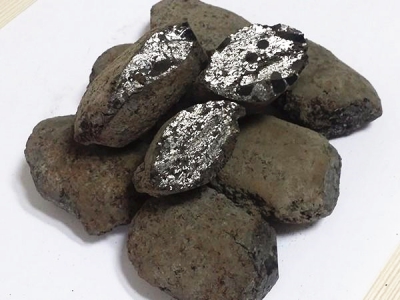

微電解填料
一、入水pH值。
應(yīng)選偏酸性，可控制在3-6.5，酸性過強(qiáng)可促進(jìn)微電解的作用，但破壞后續(xù)絮凝體，鐵消耗量大，后續(xù)處理負(fù)荷重，鐵泥多。隨著微電解的進(jìn)行，廢水中的H+逐漸消耗，pH值上升，微電解反應(yīng)緩和。
二、停留時(shí)間。
也是影響微電解填料處理效果的重要因素，其長短直接關(guān)系到微電解反應(yīng)的進(jìn)程。一般處理效果會隨著停留時(shí)間的延長而提高，但到達(dá)一定時(shí)間后反應(yīng)基本停止，停留時(shí)間過長會導(dǎo)致鐵消耗量大、反色等不利因素，停留時(shí)間不足則反應(yīng)不完全。不同廢水的污染物不同，反應(yīng)時(shí)間也大不相同。因此，對于某種特定的廢水，其停水時(shí)間應(yīng)通過試驗(yàn)確定。
三、曝氣填充劑。
有利于某些物質(zhì)的氧化，增加對鐵屑的攪拌，減少結(jié)塊，立即去除鐵屑表面沉積的鈍化膜，增加水的凝聚效果。但是，曝氣量過大也會影響廢水和鐵屑的接觸時(shí)間，降低有機(jī)物的去除率。在中性條件下曝氣一方面提供氧氣，促進(jìn)陽極反應(yīng)的進(jìn)行，另一方面也起到攪拌、振動(dòng)的作用，減弱濃差極化，加快電極反應(yīng)的進(jìn)行。
四、在系統(tǒng)中加入催化劑。
(金屬氧化物CuO、Mn02、A1203等)可以改善陰極電極性能，提高電化學(xué)活性，效果顯著。鹽類(如氯化鈉、氯化氨)的存在也有助于提高廢水的導(dǎo)電率，進(jìn)行電解反應(yīng)。
五、適當(dāng)?shù)奶畛洳牧翔F炭比例。
最大化填料在廢水中形成的微電池?cái)?shù)量，達(dá)到最佳處理效果。一般來說，鐵炭的質(zhì)量比可以控制在一定范圍內(nèi)，在0.5-30:1之間，根據(jù)生產(chǎn)廢水的不同，適當(dāng)?shù)蔫F炭的質(zhì)量比可以達(dá)到不同的處理效果。
六、填料粒徑。
粒徑越小，表面積越大，廢水形成的微電池?cái)?shù)量也越多，微電解反應(yīng)速度越快，廢水處理效果越好。但是，在實(shí)際工程中，采用小填料粒徑會引起更嚴(yán)重的填料板結(jié)問題，綜合考慮，最好使用填料粒徑在10-20之間的鐵粉。一般來說，鐵粉來源困難，廣泛應(yīng)用于工廠廢鑄鐵屑。
七、中和沉降的pH值。
微電解水后處理中和沉降的pH值。一般來說，微電解水中含有一定濃度的亞鐵離子是不可避免的，不僅會妨礙CODcr的測定，還會帶來反色等不利因素，所以必須盡量去除?，F(xiàn)在廣泛使用的堿混凝法是加入堿溶液將亞鐵離子沉淀為墨綠色的Fe(OH)2去除。有資料報(bào)道，中和沉降適當(dāng)?shù)膒H值為8-8.5。理論計(jì)算亞鐵離子完全沉淀的pH值為8.95，一般應(yīng)調(diào)整pH值為9以上。
八、材料的選擇。
由于成分不同，雜質(zhì)的材料反應(yīng)活性不同，對應(yīng)的處理效果差異很大。一般陽極材料采用鑄鐵屑、小碎鐵塊、鋁屑等，陰極材料采用焦炭、活性炭、石墨、煤粉等，可以組合很多。
